Série Aldex Lit Mélangé
MB-1 (SC) Résine à Lit Mélangé
Aldex MB-1 (SC) est un lit mélangé hautement régénéré fortement basique de Type 1, résine échangeuse d’anions de type gel et une résine d’acide fort échangeuse de cations de polystyrène sulfoné, conçu pour fournir de l’eau d’une pureté exceptionnelle. Le mélange spécial de résines échangeuses d’anions de Type 1 avec des résines échangeuses de cations de catégorie nucléaire assure une haute résistance, un niveau bas d’extractibles TOC et d’excellentes capacités régénérables pour ions inorganiques versus ions organiques.
Propriétés Physico-Chimiques
Structure polymère: Cation Anion | Copolymère de polystyrène sulfoné sous forme Hydrogène Copolymère de polystyrène à base forte d’ammonium alkyle quaternaire sous forme Hydroxyle |
Forme ionique à l’expédition: | Hydrogène / hydroxyde |
Forme physique: | Billes sphériques |
Coefficient d’uniformité: | ≤1.25 |
Variation de pH: | 0 à 14 |
Teneur en Eau: | Maximum 60% |
Conversion à la forme ionique: Cation Anion Chlorure (Cl-) Carbonate (CO3 Sulfate (SO4) | Minimum 95% Minimum 95% Minimum 0.1% Minimum 2% Maximum 0.1% |
Poids à l’expédition: | 43 lb par pied cube |
Capacité totale: Cation (forme Na+) Anion (forme Cl-) | 1.8 eq/l 1.0 eq/l |
Conditions de fonctionnement recommandées
Qualité des Effluents: | Résine devrait être en mesure de fournir ~18 mégohms d’eau mais ceci dépend de plusieurs facteurs |
Température Maximale: Régénérable Non-régénérable | 60°C 100ºC |
Débit de rinçage lent (déplacement): | 2 à 10 US GPM par pied cube |
Traits de MB-1 (SC)
Teneur en Métaux Très Faible
Des conditions de fabrication spéciales assurent un contenu métallique très faible.
Analyse Élémentaire, Base Sèche
Fer (Fe) <100 ppm
Cuivre (Cu) <50 ppm
Plomb (Pb) <50 ppm
TOC Très Bas
La sulfonation sans solvant ainsi que des procédés de fabrication
spéciaux assurent un taux de fuite de TOC très bas.
Granulométrie uniforme
98% des billes vont de moins 16 à plus 40 mesh, ce qui donne une chute de pression plus basse tout en maintenant les cinétiques supérieures des produits de grandeur mesh standard.
Stabilité Physique Supérieure
Avec une sphéricité de plus de 90% et des résistances à l’écrasement élevées ainsi qu’une granulométrie uniforme, il y a une meilleure résistance au bris de billes et une chute de pression plus basse.
Information concernant la sécurité
Une fiche signalétique est disponible pour Aldex MB-1 (SC). Des copies peuvent être obtenues de Aldex Chemical Co., LTD. Aldex MB-1 (SC) n’est pas un produit dangereux et n’est pas controllé par SIMDUT (Système D’Information sur les Matières Dangereuses Utilisées au Travail).
Attention : Les solutions de régénérant acides et basiques sont corrosives et doivent être manipulées de façon à éviter tout contact avec les yeux et la peau. Avant d’utiliser des agents oxydants puissants en contact avec une résine échangeuse d’ions, consultez des sources bien informées dans la manipulation de ces matériaux.
Chute de pression
Fig. 1 montre la perte de pression prévue par pied de profondeur du lit en fonction du débit à différentes températures.
Caractéristiques de contre-lavage
Après chaque cycle, le lit de résine devrait être contre-lavé à une vitesse qui augmente le lit de 50 à 75 pourcent. Cela permettra d’éliminer toute matière étrangère et de reclasser le lit. Fig. 2 montre les caractéristiques d’expansion de Aldex MB-1 (SC) sous la forme de chlorure.

Assurance Qualité
La résine Aldex MB-1 (SC) est testée par la compagnie Les Produits Chimiques Aldex Ltée pour la résistivité, le Carbone Organique Total, et la performance cinétique, et répondra aux exigences rigoureuses de performance UPW (UltraPure Water) concernant ces paramètres critiques.
La compagnie Aldex garantira pleinement la qualité, et la performance de la résine Aldex MB-1 (SC) dans les applications UPW (UltraPure Water), afin d’assurer la satisfaction totale de la clientèle avec le produit livré.

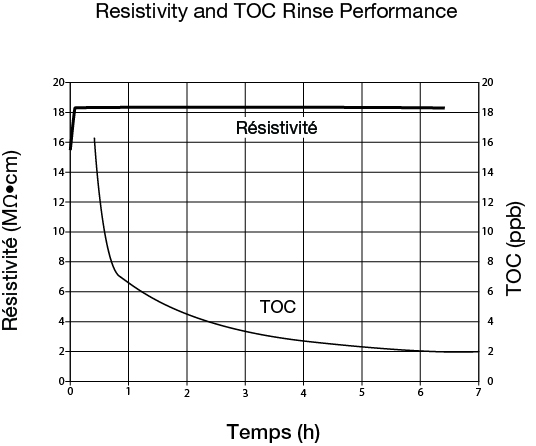

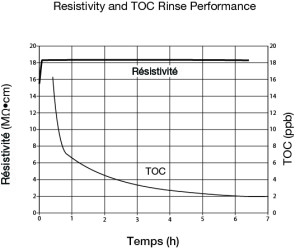

Les courbes typiques de la résistivité et du Carbone Organique Total basées sur le contrôle de la qualité de la résine Aldex MB-1 (SC) sont représentées dans la figure 3.
